除雾器

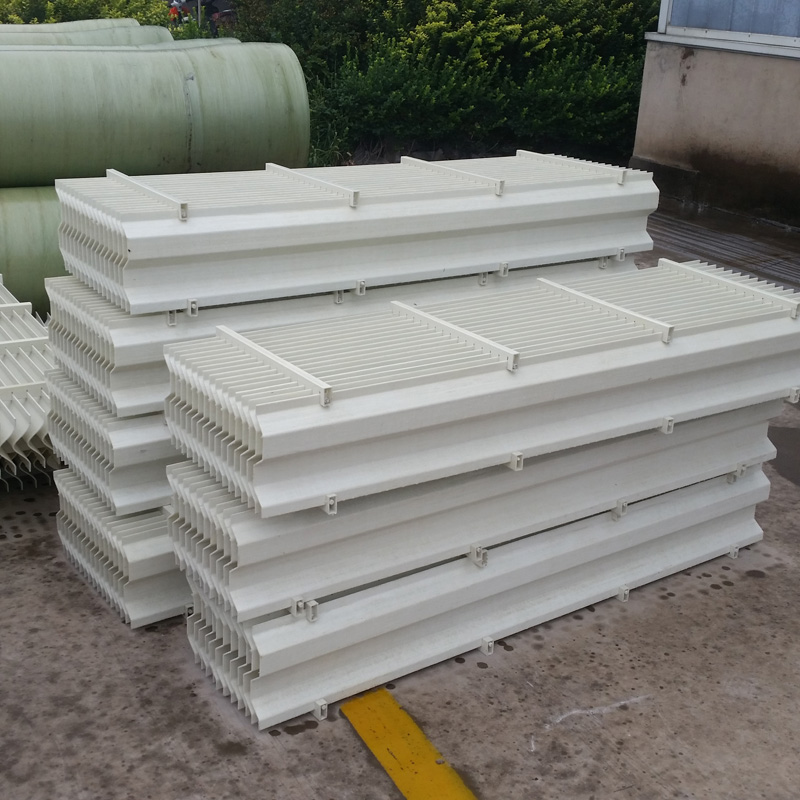

S型除雾器
所属分类:除雾器
咨询电话:
15028777685
简介:
除雾器(demister/mist eliminator)主要是由波形叶片、板片、卡条等固定装置组成,在湿法脱硫,吸收塔在运行过程中,易产生粒径为10--60微米的“雾”,“雾” 不仅含有水分,它还溶有硫酸、硫酸盐、二氧化硫等,同时也造成风机、热交换器及烟道的玷污和严重腐蚀,因此,湿法脱硫工艺上对吸收设备提出除雾的要求,被净化的气体在离开吸收塔之前要除雾。除雾器喷嘴是除雾系

除雾器(demister/mist eliminator)主要是由波形叶片、板片、卡条等固定装置组成,在湿法脱硫,吸收塔在运行过程中,易产生粒径为10--60微米的“雾”,“雾” 不仅含有水分,它还溶有硫酸、硫酸盐、二氧化硫等,同时也造成风机、热交换器及烟道的玷污和严重腐蚀,因此,湿法脱硫工艺上对吸收设备提出除雾的要求,被净化的气体在离开吸收塔之前要除雾。除雾器喷嘴是除雾系统的主要部件之一,除雾器喷嘴主要是采用*的塑料制成,具有极高的耐磨性,使用寿命长。

除雾器是脱硫塔重要部件。除雾器的功能是把在喷雾吸收过程中,烟气夹带的雾粒、浆液滴捕集下来。除雾器的效率不仅与它身的结构有关而且与雾粒的重度和粒径有关,喷嘴雾化粒径与吸收液黏度、喷雾爪力和喷嘴结构有关。把除雾器性能和雾粒直径配好,才能取得好的除雾效果。

如果除雾不好,烟气夹带浆液会带到下游设备,如炯气加热器、引风机(工业锅炉脱硫常用)、烟道,进而引起堵塞、引风机严重振动、烟道严重腐蚀、结垢等,从而被迫停运。

除雾器用途

除雾器用于分离塔中气体夹带的液滴,以保证有传质效率,降低有价值的物料损失和改善塔后压缩机的操作,一般多在塔顶设置除雾器。可有效去除3--5um的雾滴,塔盘间若设置除雾器,不仅可保证塔盘的传质效率,还可以减小板间距。所以除雾器主要用于气液分离。亦可为空气过滤器用于气体分离。此外,丝网还可作为仪表工业中各类仪表的缓冲器,以防止电波干扰的电子屏蔽器等。

湿法脱硫,它还溶有硫酸、硫酸盐、二氧化硫等。如不妥善解决,任何进入烟囱的“雾”。

实际就是把二氧化硫排放到大气中,同时也造成风机、热交换器及烟道的玷污和严重腐蚀。因此,湿法脱硫工艺上对吸收设备提出除雾的要求,被净化的气体在离开吸收塔之前要除雾。除雾器是FGD系统中的关键设备,其性能直接影响到湿法FGD系统能否连续可靠运行。除雾器故障不仅会造成脱硫系统的停运,甚至可能导致整个机组(系统停机)。

除雾器的布置形式*常见的有平板式布置和屋顶式布置。

除雾器设计参数

(1)除雾效率。指除雾器在单位时问内捕集到的液滴质量与进入除雾器液滴质量的比值。除雾效率是考核除雾器性能的关键指标影响除雾效率的因素很多,主要包括烟气流速、通过除雾器断面气流分布的均匀性、叶片结构、叶片之间的距离及除雾器布置形式等。

除雾器布置形式通常有:水平型、人字型、V字型、组合型等大型脱硫吸收塔中多采用人字型布置,V字型布置或组合型布置(如菱形、X型)。吸收塔出口水平段上采用水平型。

布置形式

(2)系统压力降。指烟气通过除雾器通道时所产生的压力损失,系统压力降越大,能耗就越高。除雾系统压降的大小主要与烟气流速、叶片结构、叶片间距及烟气带水负荷等因素有关。当除雾器叶片上结垢严重时系统压力降会明显提高,所以通过监测压力降的变化有助于把握系统的状行状态,及时发现问题并进行处理。

(3)烟气流速。通过除雾器断面的烟气流速过高或过低都不利于除雾器的正常运行,烟气流速过高易造成烟气二次带水,从而降低除雾效率,同时流速高系统阻力大,能耗高。通过除雾器断面的流速过低,不利于气液分离,同样不利于提高除雾效率。此外,设计的流速低,吸收塔断面尺寸就会加大。投资也随之增加。设计烟气流速应接近于临界流速。根据不同除雾器叶片结构及布置形式,塔内设计流速一般不超过4m/s。

(4)除雾器叶片间距。除雾器叶片间距的选取对保证除雾效率,维持除雾系统稳定运行至关重要。叶片间距大,除雾效率低,烟气带水严重,易造成风机故障,导致整个系统非正常停运。叶片间距选取过小,除加大能耗外,冲洗的效果也有所下降,叶片上易结垢、堵塞,*终也会造成系统停运。叶片间距根据系统烟气特征(流速、SO2含量、带水负荷、粉尘浓度等)、吸收剂利用率、叶片结构等综合因素进行选取
